Concentracao
Transforma ppm de NOx, como NO2 equivalente, em mg/Nm3 na base volumetrica escolhida.
Trocador de Calor

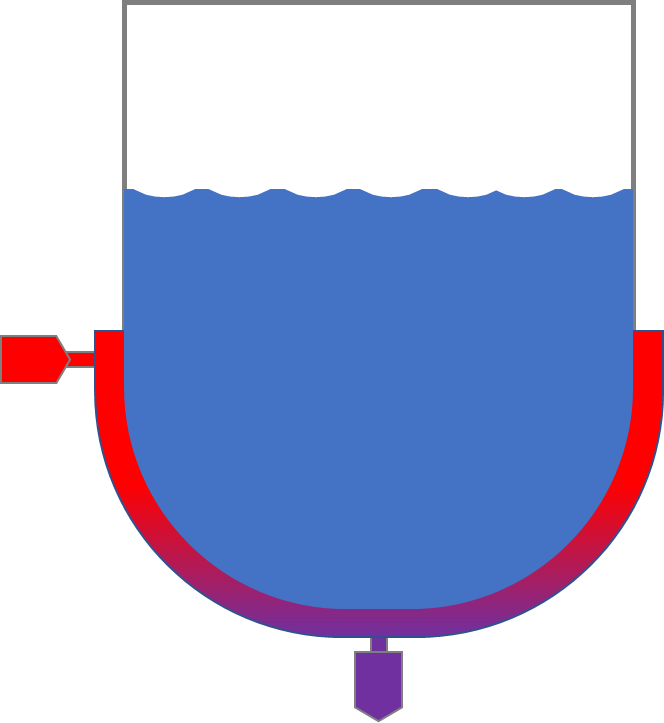

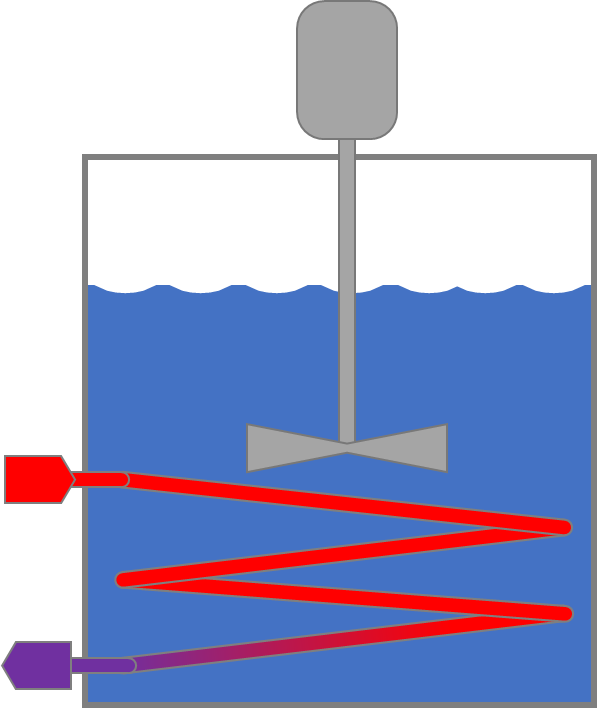

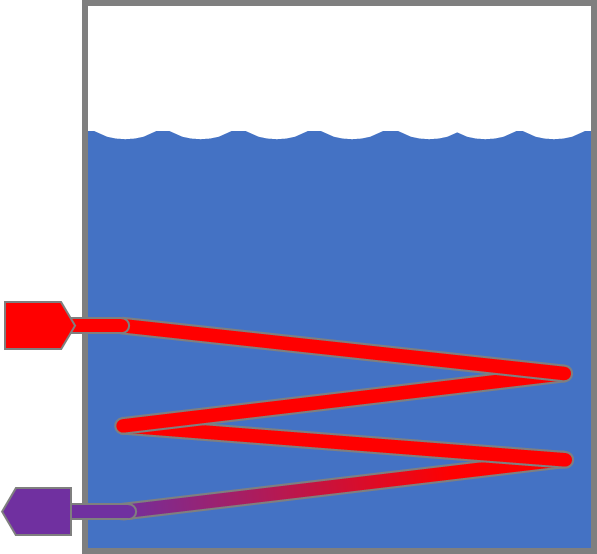

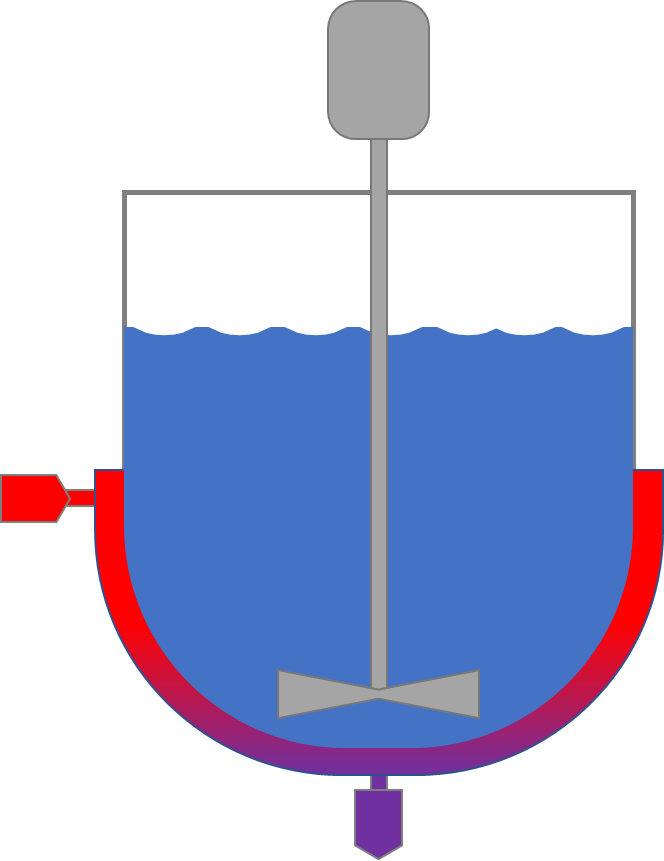

Defina a geometria do aquecedor, o fluido de processo e o material da superficie para representar o caso real antes do dimensionamento.
Guia rapido do Trocador
Temperaturas de entrada e saida: definem o salto termico do produto e a energia necessaria para aquecer o lote.
Tempo de aquecimento: quanto menor o tempo desejado, maior tende a ser a area de troca e o consumo de vapor.
Vazao apos equilibrio: representa a demanda continua de calor depois que o sistema ja atingiu a temperatura de trabalho.
Perdas de Linha de Agua
Use o tubo padrao quando existir, informe o trecho real e acrescente apenas as conexoes que efetivamente aumentam a perda de carga.
Guia rapido das Perdas na Agua
Velocidade recomendada: procure ficar em uma faixa que reduza ruido, erosao e risco de cavitacao na linha.
Comprimento virtual: e o trecho real somado ao efeito equivalente de valvulas e conexoes.
Leitura pratica: compare a pressao final com a pressao disponivel no processo para saber se o trecho ainda e viavel.
Perdas de Linha de Vapor
Combine DN, schedule, vazao e comprimento para verificar se a linha trabalha com perda de pressao aceitavel no trecho analisado.
Guia rapido das Perdas no Vapor
Perda total: em leitura preliminar, valores muito altos indicam queda de desempenho e dificuldade de atendimento no ponto de consumo.
Comprimento virtual: inclui o trecho reto e o equivalente hidraulico das conexoes e valvulas.
Temperatura opcional: quando nao informada, a referencia do vapor e obtida a partir da pressao de saturacao.
Isolamento Termico
Aplique o tubo padrao quando houver, confira D1 e D2 do tubo nu e avalie o impacto da espessura no diametro final e na perda termica.
-
Guia rapido do Isolamento
D1: diametro interno do tubo base, importante para representar a condicao geometrica do trecho.
D2: diametro externo do tubo antes do isolamento, usado como base para a camada isolante.
Espessura: afeta o diametro final, a temperatura de superficie e a perda termica total da rede.
Dados de Vapor
Consulte propriedades saturadas por pressao ou dados por pressao e temperatura quando precisar conferir entalpia, volume especifico e temperatura de trabalho.
Cálculo da pressão de trabalho
Informe a pressão de trabalho desejada e as perdas de pressão dos componentes existentes na caldeira.
Como usar este cálculo
Informe os valores em psig ou bar(g). Marque um componente como Ausente quando ele não estiver instalado. Para uma caldeira flamotubular sem superaquecedor, mantenha Incluir superaquecedor desmarcado. Ative essa opção somente quando o equipamento fizer parte da caldeira.
Qual é a pressão ideal para minha caldeira?
A pressão indicada no manômetro da caldeira pode ser bem diferente da pressão disponível em cada máquina consumidora. Ao percorrer tubulações, válvulas e conexões, o vapor perde pressão, e essa queda tende a aumentar nos períodos de maior vazão, justamente quando a pressão correta é mais importante. Por isso, a pressão na saída da caldeira deve ser superior à pressão mínima exigida no ponto de consumo.
Primeiro, use a calculadora de perdas de pressão em linhas de vapor do COBRA para estimar as perdas ao longo da rede de distribuição e determinar a pressão necessária na saída da caldeira. Depois, informe esse resultado como pressão requerida na saída no cálculo acima e acrescente as perdas dos componentes da própria caldeira para identificar a classe de pressão adequada.
Como margem operacional preliminar, considere acrescentar cerca de 0,5 bar à pressão requerida antes de escolher a classe da caldeira. Em caldeiras a lenha ou outros combustíveis sólidos, uma folga maior pode ser necessária para absorver flutuações na alimentação do combustível. Essa margem nunca autoriza operar acima da pressão máxima de trabalho admissível (PMTA) da caldeira.
Use o resultado como orientação preliminar. A pressão final e o ajuste das válvulas de segurança devem ser confirmados pelo fabricante da caldeira ou por um responsável técnico habilitado.
Conversor de unidades de vapor
Converte vazoes massicas de vapor para comparacao rapida entre relatorios, placas de equipamento e leituras de campo.
Estimativa de combustivel
Estimativa preliminar do consumo horario de combustivel a partir da carga termica util, da eficiencia global e do PCI adotado.
Custo mensal de energia
Projeta consumo e custo mensal com base na carga termica, nas horas operadas, na eficiencia global e no preco unitario do combustivel.
NOx rapido
Converte a leitura de NOx para mg/Nm3, corrige pelo O2 de referencia e estima a emissao em massa por hora e por ano.
Correcao de O2
Permite comparar medicoes com o mesmo O2 de referencia usado em relatorios e limites ambientais.
Base de massa
A emissao em kg/h pode ser calculada pela vazao normalizada ou por um valor direto ja conhecido.
Emissao anual
Converte a emissao horaria em t/ano com base no regime de operacao informado.
Comparação de Consumo e Custo de Combustíveis
Compare duas caldeiras produzindo exatamente a mesma vazão de vapor. Informe uma única base: a vazão desejada ou o consumo real de apenas uma das caldeiras.
Fuel to Steam
Traduz um consumo de combustivel em producao equivalente de vapor usando PCI, eficiencia global e salto entalpico.
Delta h correto
Quanto mais coerente o salto entalpico entre agua e vapor, mais confiavel sera a vazao calculada.
PCI coerente
Use o PCI na mesma base do combustivel informado, para evitar erro direto na potencia disponivel.
Eficiencia realista
Se a eficiencia estiver superestimada, a producao equivalente de vapor tambem ficara artificialmente alta.
Aquecimento de Agua: Vapor Equivalente
Estima a carga termica e a capacidade equivalente de vapor para aquecimento de agua nas condicoes reais de entrada do processo.
Tiragem de Chamine para Caldeiras
Estimativa preliminar da tiragem natural a partir da altura util, das temperaturas dos gases, da condicao da parede e do diametro interno da chamine.
Ajuda Geral
Fluxo recomendado
1) Escolha o modulo, 2) aplique padroes quando existirem, 3) substitua pelos dados reais do campo, 4) calcule e 5) interprete o resultado junto da limitacao operacional do processo.
Botao de aplicar tubo
O botao aplica o tubo padrao escolhido e devolve uma confirmacao visual com os diametros e, quando fizer sentido, o peso linear adotado.
Leitura limpa
Variaveis internas como C1, C2 e similares nao aparecem mais como resultado, porque servem ao calculo interno e nao a leitura tecnica final.
